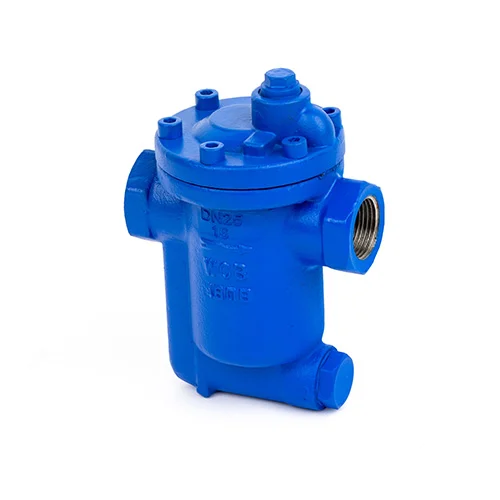

Конденсатоотводчик с перевернутым поплавком

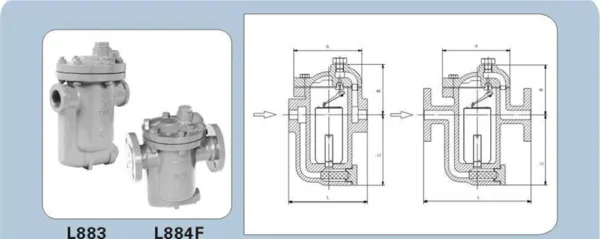

Тип L880-L885, боковой вход и выход, с фильтром, внешние размеры (мм)

L881F-L886F, фланец, фильтр в комплекте, внешние размеры (мм)

Условия выбора
Пропускная способность конденсатоотводчика определяется максимальным расходом конденсата, который равен максимальному расходу газа, умноженному на расход (в 2-3 раза). Необходимо обеспечить максимальный перепад давления (то есть давление на входе за вычетом противодавления на выходе), максимальную рабочую температуру, условия эксплуатации, соединения и материалы клапанов конденсатоотводчиков.

Конденсатоотводчик с обратным поплавком LONZ, как механический конденсатоотводчик, обладает выдающимися эксплуатационными характеристиками и может применяться при низком, среднем и высоком давлении. Все внутренние детали изготовлены из нержавеющей стали, а седло – из закаленной стали. Он прочный, устойчив к истиранию и коррозии. Он имеет длительный срок службы и не подвержен порче. Он обладает высокой устойчивостью к системам рекуперации конденсата благодаря своим характеристикам: паросберегающей способности, высокому КПД теплового двигателя и устойчивости к противодавлению. Конденсатоотводчик может быть собран с обратным клапаном для экономии пространства в трубопроводе. Конденсатоотводчик с обратным поплавком работает по принципу разницы плотностей конденсата и пара. Внутренняя структура соединена с ковшом с помощью рычажной системы, работающей на паровых реле давления. Ковш является датчиком уровня: в конденсатоотводчике с отверстием вниз. Когда устройство запускается, воздух и низкотемпературная конденсатная вода попадают в трубку. В это время конденсатоотводчик полностью открыт, что позволяет быстро выводить воздух и низкотемпературную конденсатную воду. И температура быстро повышается. Когда пар попадает в ведро, он всплывает. Поскольку ведро соединено с рычагом, рычаг приводит в действие сердечник клапана, чтобы закрыть клапан. Небольшое вентиляционное отверстие в ковше может автоматически сливать воздух. Когда часть пара сливается из вентиляционного отверстия, а другая превращается в конденсат, тогда ведро опускается без поплавка. Рычаг, который соединен с ковшом, приводит в действие клапан, сердечник клапана, чтобы открыть клапан. И затем пар поступает в ведро, и клапан закрывается. Все будет вращаться таким образом и последовательно сливать воду.

При выборе таблицы энергозатрат непрерывного дренажа (кг/ч) конденсатоотводчика с перевернутым поплавком необходимо учитывать 2-3-кратный коэффициент запаса прочности.
