Свободный полупоплавковый конденсатоотводчик

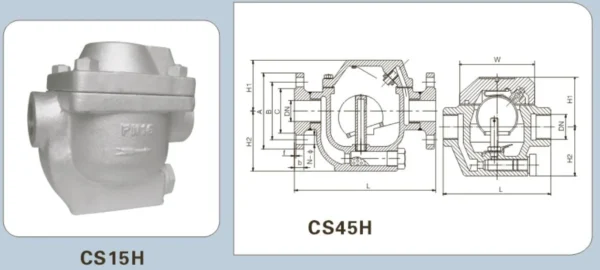

Устройство и принцип работы
Когда конденсатоотводчик не работает, свободный поплавок полушаровой оседает на передающей трубке. Когда конденсатоотводчик находится в состоянии дренажа, пар будет поступать в корпус клапана через сетчатый фильтр и передающую трубку. Когда объем пара увеличивается до определенной степени, полушаровой всплывает и движется к соплу и блокирует его, что предотвращает утечку пара. При попадании большого количества конденсата в корпус клапана объём пара в полушаровом поплавке уменьшается, и пар опускается под действием силы тяжести. Полушаровой поплавок отделяется от сопла, замыкая рабочий цикл S. Конденсатоотводчик работает циклично, автоматически сливая воду и блокируя доступ воздуха.

Основное применение
Свободный полушаровой поплавковый конденсатоотводчик применяется в парогенераторах и паропроводах для автоматического слива конденсата, предотвращения утечки пара и выпуска воздуха. Он широко применяется в химической промышленности, нефтепереработке, электроэнергетике, лёгкой текстильной промышленности, бумажном производстве и т. д. Он особенно подходит для парового оборудования, требующего низкого давления, большой производительности и термостабильности, без необходимости экономии конденсата.
