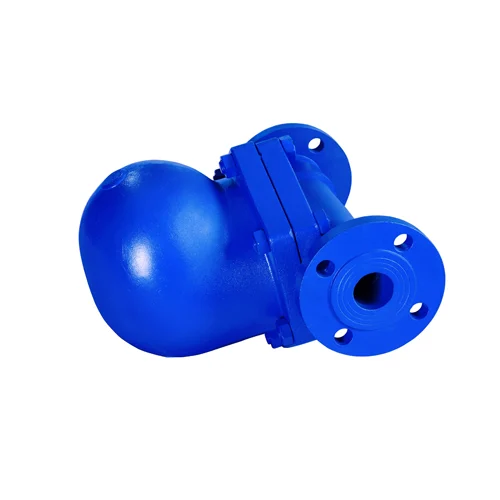

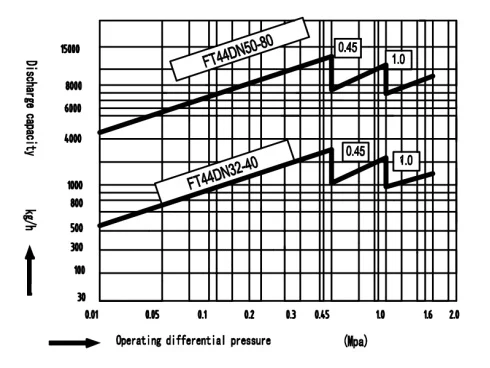

Поплавковый конденсатоотводчик с двумя седлами, фланцевый, FT44
FT44 — это поплавковый конденсатоотводчик со встроенным воздухоотводчиком.
Доступен с горизонтальными фланцевыми соединениями.
Конструктивные характеристики
1. Данный тип конденсатоотводчика оснащен сбалансированным двойным седлом с надежным затвором и длительным сроком службы.
2. Высокотемпературная конденсация с водой на входе обеспечивает надежное гидрозатворное соединение без утечки пара.
3. Работа конденсатоотводчика бесшумна, что обеспечивает его экологичность.
4. Клапан полностью открыт при появлении пара. Низкотемпературная конденсационная вода и воздух могут быть удалены, что значительно сокращает время запуска оборудования.
5. Все внутренние детали изготовлены из нержавеющей стали, устойчивой к коррозии и кавитационной эрозии.
Стандарты
1. Базовая конструкция: GB/T22654-2008
2. Строительные размеры: GB/T12250-2005
3. Стандарт испытаний: GB/T12251-2005
4. Концевые размеры: Фланец DIN 2545 / Фланец ASME B 16.5

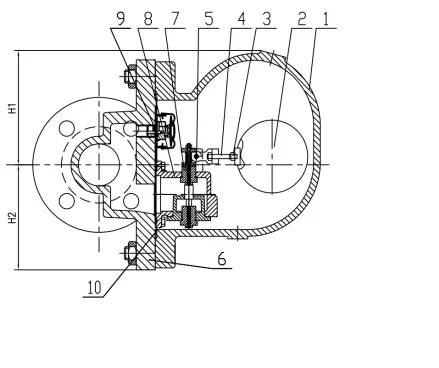

Список деталей
| Нет | Детали | Материал | Материал |
| 1 | Тело | WCB | CF8 |
| 2 | Флоат-шар | 304 | 304 |
| 3 | Болт | 35 | 304 |
| 4 | Скоба | 304 | 304 |
| 5 | Закрепить | 304 | 304 |
| 6 | Капот | WCB | CF8 |
| 7 | Диск | 2CR13 | 304 |
| 8 | Сиденье | 2CR13 | 304 |
| 9 | Вентиляционное отверстие | 2CR13 | 304 |
| 10 | Прокладка | SS304+GRAPHIT | SS304+GRAPHIT |
ПРИМЕЧАНИЯ: Учитывайте 2-3-кратный запас прочности.

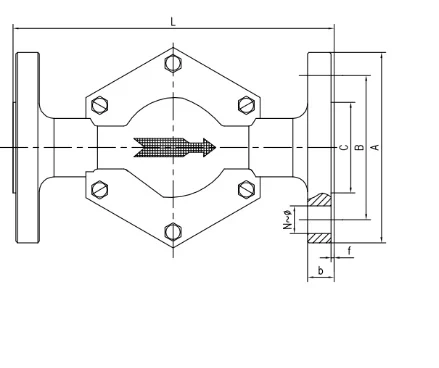

Размеры и вес
| Размер | NPS | КЛАСС | L | H1 | H2 | A | B | C | b | f | N-Φ | Вес нетто |
| DN32 | 1 1/4” | PN16 | 320 | 135 | 125 | 140 | 100 | 78 | 18 | 2 | 4-Φ18 | 26 KGS |
| DN40 | 1 1/2” | PN16 | 230 | 130 | 125 | 150 | 110 | 88 | 18 | 3 | 4-Φ18 | 27 KGS |
| DN50 | 2” | PN16 | 230 | 130 | 125 | 165 | 125 | 102 | 18 | 3 | 4-Φ18 | 28 KGS |
| DN65 | 2 1/2” | PN16 | 320 | 135 | 125 | 185 | 145 | 122 | 18 | 3 | 4-Φ18 | 32 KGS |
| DN80 | 3” | PN16 | 320 | 135 | 125 | 200 | 160 | 138 | 20 | 3 | 8-Φ18 | 33 KGS |
| DN100 | 4” | PN16 | 320 | 135 | 125 | 220 | 180 | 158 | 20 | 3 | 8-Φ18 | 34 кг |
| Размер | NPS | КЛАСС | L | H1 | H2 | A | B | C | b | f | N-Φ | Вес нетто |
| DN32 | 1 1/4” | PN40 | 320 | 135 | 125 | 140 | 100 | 78 | 18 | 2 | 4-Φ18 | 26 KGS |
| DN40 | 1 1/2” | PN40 | 320 | 135 | 125 | 150 | 110 | 88 | 18 | 3 | 4-Φ18 | 27 KGS |
| DN50 | 2” | PN40 | 320 | 135 | 125 | 165 | 125 | 102 | 20 | 3 | 4-Φ18 | 28 KGS |
| DN65 | 2 1/2” | PN40 | 320 | 135 | 125 | 185 | 145 | 122 | 22 | 3 | 8-Φ18 | 32 KGS |
| DN80 | 3” | PN40 | 320 | 135 | 125 | 200 | 160 | 138 | 24 | 3 | 8-Φ18 | 33 KGS |
| DN100 | 4” | PN40 | 320 | 135 | 125 | 235 | 190 | 162 | 24 | 3 | 8-Φ22 | 34 кг |
| Размер | NPS | КЛАСС | L | H1 | H2 | A | B | C | b | f | N-Φ | Вес нетто |
| DN32 | 1 1/4” | 150 фунтов | 320 | 135 | 125 | 115 | 88,9 | 63,5 | 14,3 | 2 | 4-Φ16 | 26 кг |
| DN40 | 1 1/2” | 150 фунтов | 230 | 130 | 125 | 125 | 98,4 | 73 | 15,9 | 2 | 4-Φ16 | 27 кг |
| DN50 | 2” | 150 фунтов | 230 | 130 | 125 | 150 | 120,7 | 92,1 | 17,5 | 2 | 4-Φ19 | 28 кг |
| DN65 | 2 1/2” | 150 фунтов | 320 | 135 | 125 | 150 | 120,7 | 92,1 | 17,5+2 | 2 | 4-Φ19 | 32 кг |
| DN80 | 3” | 150 фунтов | 320 | 135 | 125 | 180 | 139,7 | 104,8 | 20,7+2 | 2 | 4-Φ19 | 33 кг |
| DN100 | 4” | 150 фунтов | 320 | 135 | 125 | 190 | 152,4 | 127 | 22,3+2 | 2 | 4-Φ19 | 34 кг |
| Размер | NPS | КЛАСС | L | H1 | H2 | A | B | C | b | f | N-Φ | Вес нетто |
| DN32 | 1 1/4” | 300 фунтов | 320 | 135 | 125 | 135 | 98,4 | 63,5 | 17,5 | 2 | 4-Φ19 | 26 кг |
| DN40 | 1 1/2” | 300 фунтов | 320 | 135 | 125 | 155 | 114,3 | 73 | 19,1 | 2 | 4-Φ22 | 27 кг |
| DN50 | 2” | 300 фунтов | 320 | 135 | 125 | 165 | 127 | 92,1 | 20,7 | 2 | 8-Φ19 | 28 кг |
| DN65 | 2 1/2” | 300 фунтов | 320 | 135 | 125 | 165 | 127 | 92,1 | 20,7+2 | 2 | 8-Φ19 | 32 кг |
| DN80 | 3” | 300 фунтов | 320 | 135 | 125 | 190 | 149,2 | 104,8 | 23,9+2 | 2 | 8-Φ22 | 33 кг |
| DN100 | 4” | 300 фунтов | 320 | 135 | 125 | 210 | 168.3 | 127 | 27+2 | 2 | 8-Φ22 | 34 кг |
