API CARBON STEEL WCB FLANGED GATE VALVES

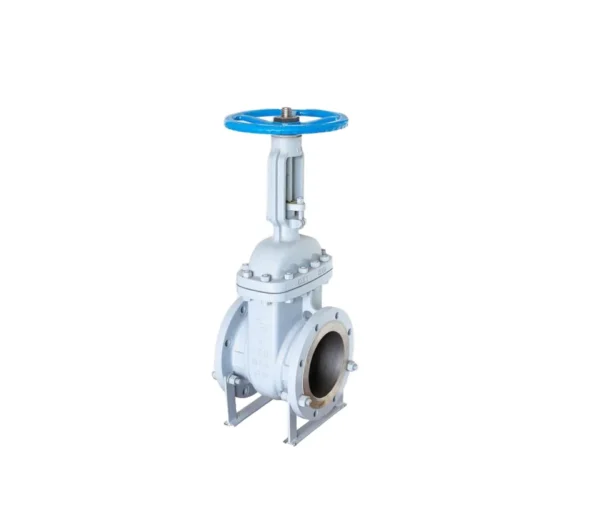

Фланцевые задвижки из углеродистой стали API WCB

Product introduction

Крышка на болтах, внешний винт и хомут, выдвижной шток, гибкий клин

Проектирование и изготовление: API 600, API 603

Монтажная длина: ASME B16.10

Фланцевое соединение: ASME B16.5

Контроль и испытания: API598

Tel: +86-577-67972800

E-mail: [email protected]

Конструкция и производство: API 600, API 603

Монтажная длина: 36 дюймов и менее по ASME B16.10, 40 дюймов и более по стандарту производителя

Фланцевое соединение: 24 дюйма и менее по ASME B16.5, 26 дюймов и более по ASME B16.47, серия A

Диаметр корпуса: ASME B16.25

Контроль и испытания: API598

Температура и давление: ASME B16.34

Толщина стенки корпуса: 24 дюйма и менее по API 600

26 дюймов и более по стандарту производителя

Клапаны размером 8 дюймов и менее имеют цельную конструкцию крышки и бугеля.

Клапаны размером 10 дюймов и более имеют разъемную конструкцию крышки и бугеля.

Размеры и вес (150 фунтов)

Размер	в	2”	2 1/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”	18”	20”	24”
Размер	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L (RF)	в	7	7.5	8	9	10	10.5	11.5	13	14	15	16	17	18	20
L (RF)	mm	178	190	203	229	254	267	292	330	356	381	406	432	457	508
L1 (BW)	в	8.5	9.5	11.13	12	15	15.88	16.5	18	19.75	22.5	24	26	28	32
L1 (BW)	mm	216	241	283	305	381	403	419	457	502	572	610	660	711	813
L2 (RTJ)	в	7.5	8	8.5	9.5	10.5	11	12	13.5	14.5	15.5	16.5	17.5	18.5	20.5
L2 (RTJ)	mm	191	203	216	242	267	279	305	343	368	394	419	445	470	521
H (Открыто)	в	16.13	18.56	20.94	24.13	24.94	31.75	39	46.69	55.31	63.56	71.31	78.19	87	106.25
H (Открыто)	mm	409	472	532	612	710	806	990	1186	1405	1615	1811	1986	2210	2698
Do	в	7.86	7.86	9.86	9.86	11.81	11.81	13.75	17.69	19.69	18.13	18.13	18.13	24	24
Do	mm	200	200	250	250	300	300	350	450	500	460	460	460	610	610
D	mm	150	180	190	230	255	280	345	405	485	535	595	635	700	815
D1	mm	120.7	139.7	152.4	190.5	215.9	241.3	298.5	362	431.8	476.3	539.8	577.9	635	749.3
D2	mm	92.1	104.8	127	157.2	185.7	215.9	269.9	323.8	381	412.8	469.9	533.4	584.2	692.2
b	mm	17.5	20.7	22.3	22.3	22.3	23.9	27	28.6	30.2	33.4	35	38.1	41.3	46.1
f	mm	2	2	2	2	2	2	2	2	2	2	2	2	2	2
N- Φd		4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ25.4	12-Φ25.4	12-Φ28.5	16-Φ28.5	16-Φ32	20-Φ32	20-Φ35

Размеры и вес (300 фунтов)

Размер	in	2”	2 1/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”	18”	20”	24”
Размер	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L (RF)	в	8.8	9.5	11.12	12	15	15.88	16.5	18	19.75	30	33	36	39	45
L (RF)	mm	216	241	283	305	381	403	419	457	502	762	838	914	991	1143
L2 (RTJ)	в	9.12	10.12	111.74	12.62	15.62	16.5	17.12	18.62	20.37	30.62	33.62	36.62	39.75	45.88
L2 (RTJ)	mm	232	257	289	321	367	419	435	473	518	778	854	930	1010	1165
H (Открыто)	в	15.75	18.75	21.38	25.63	30.31	34.63	40.81	50.19	56.63	65	72.44	79.94	88.19	114.19
H (Открыто)	mm	400	477	543	650	770	880	1037	1275	1438	1650	1840	2030	2240	2900
Do	в	7.88	9.88	9.88	11.81	11.81	13.75	17.69	19.69	22.06	18.13	18.13	18.13	24	24
Do	mm	200	250	250	300	300	350	450	500	560	460	460	610	610	610
D	mm	165	190	210	255	280	320	380	445	520	585	650	710	775	915
D1	mm	127	149.2	168.3	200	235	269.9	330.2	387.4	450.8	514.4	571.5	628.6	685.8	812.8
D2	mm	92.1	104.8	127	157.2	185.7	215.9	269.9	323.8	381	412.8	469.9	533.4	584.2	692.2
b	mm	20.7	23.9	27	30.2	33.4	35	39.7	46.1	49.3	52.4	55.6	58.8	62	68.3
f	mm	2	2	2	2	2	2	2	2	2	2	2	2	2	2
N- Φd		8-Φ19	8-Φ22	8-Φ22	8-Φ22	8-Φ22	12-Φ22	12-Φ25.4	16-Φ28.5	16-Φ32	20-Φ32	20-Φ35	24-Φ35	24-Φ35	24-Φ41
WT (KG) RF		23	31	44.4	66	95	121.3	198.9	316	429	685G	945G	1174G	1503.5	–

Размеры и вес (600 фунтов)

Размер	in	2”	2 1/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”	18”	20”	24”
Размер	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L (RF)	в	11.5	13	14	17	20	22	26	31	33	35	39	43	47	55
L (RF)	mm	292	330	356	432	508	559	660	787	838	889	991	1092	1194	1397
L2 (RTJ)	в	11.62	13.12	14.12	17.12	20.12	22.12	26.12	31.12	33.12	35.12	39.12	43.12	47.25	55.38
L2 (RTJ)	mm	295	333	359	435	511	562	663	790	841	892	994	1095	1200	1407
H (Открыто)	в	18.63	21.75	23.38	28.06	30.3	38.19	44.19	52.38	59.81	68.13	72.75	90.13	98.81	119.00
H (Открыто)	mm	474	553	593	713	770	970	1122	1330	1519	1730	1835	2290	2510	3022
Do	в	9.88	9.88	11.81	13.75	15.7	19.69	22.06	28.38	24	24	24	24	30	30
Do	mm	250	250	300	350	400	500	560	720	610	610	610	610	760	760
D	mm	165	190	210	275	330	355	420	510	560	605	685	745	815	940
D1	mm	127	149.2	168.3	215.9	266.7	292.1	349.2	431.8	489	527	603.2	654	723.9	838.2
D2	mm	92.1	104.8	127	157.2	185.7	215.9	269.9	323.8	381	412.8	469.9	533.4	584.2	692.2
b	mm	25.4	28.6	31.8	38.1	44.5	47.7	55.6	63.5	66.7	69.9	76.2	82.6	88.9	101.6
f	mm	7	7	7	7	7	7	7	7	7	7	7	7	7	7
N- Φd		8-Φ19	8-Φ22	8-Φ22	8-Φ25.4	12-Φ28.5	12-Φ29	12-Φ32	16-Φ35	20-Φ35	20-Φ38	20-Φ41	24-Φ44.4	24-Φ44.4	24-Φ51
WT (KG) RF		30	–	56.8	102	–	209.2	357	661	938G	–	–	–	–	–

ЗАДВИЖКА 150LB RF

Характеристики
Испытание	Испытание плотности	3	МПа
Давление	Испытание плотности	3	МПа
	Испытание на герметичность	2.2
	Испытание на герметичность	2.2
	Испытание на воздухе	0.6
Рабочая температура	-25~425°C
Среда: вода, масло и газ

ЗАДВИЖКА 300LB RF

Эксплуатационные характеристики
Испытание	Испытание плотности	7,5	МПа
Давление	Испытание плотности	7,5	МПа
	Испытание на герметичность	5,5
	Испытание на герметичность	5,5
	Испытание на воздухе	0,6
Рабочая температура	-25~425°C
Среда: вода, масло и газ

ЗАДВИЖКА 600LB RF

Эксплуатационные характеристики
Испытательное давление	Испытание на плотность	15	МПа
	Испытание на герметичность	11
	Испытание на герметичность	11
	Воздух Тест	0,6
Рабочая температура	-25~425°C
Среда: вода, нефть и газ
