ANSI CARBON STEEL WCB SWING CHECK VALVES

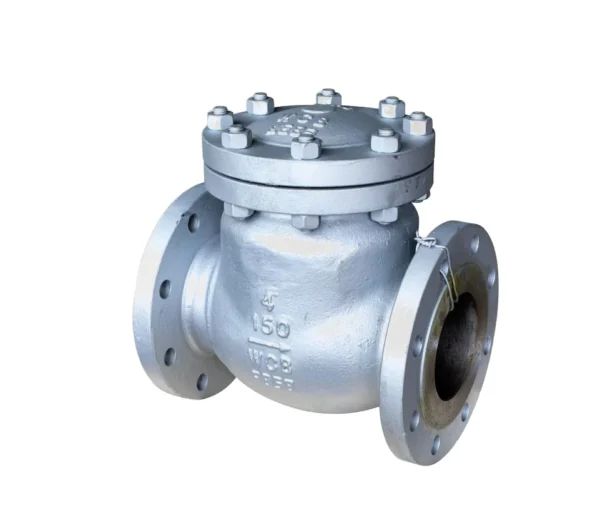

Поворотные обратные клапаны WCB из углеродистой стали ANSI

Product introduction

Крышка с болтовым креплением, поворотный диск

Проектирование и производство: API 600 и BS 1668

Монтажная длина: ASME B16 10

Размер фланца: 24 дюйма и меньше; клапаны: ASMEB16 5 26* и больше; клапаны: ASME B 16 47 серии A и B

Tel: +86-577-67972800

E-mail: [email protected]

Крышка с болтовым креплением, поворотный диск

Проектирование и изготовление: API 600 BS1868

Монтажная длина: ASME B16.10

Фланцевое соединение: 24 дюйма и менее по ASME B16.5, 26 дюймов и более по ASME B16.47 серии A и B

Термическое соединение: ASME B16.25

Контроль и испытания: API598

Температура и давление: ASME B16.34

Толщина стенки корпуса: 24 дюйма и менее по API 600

26 дюймов и более по стандарту производителя

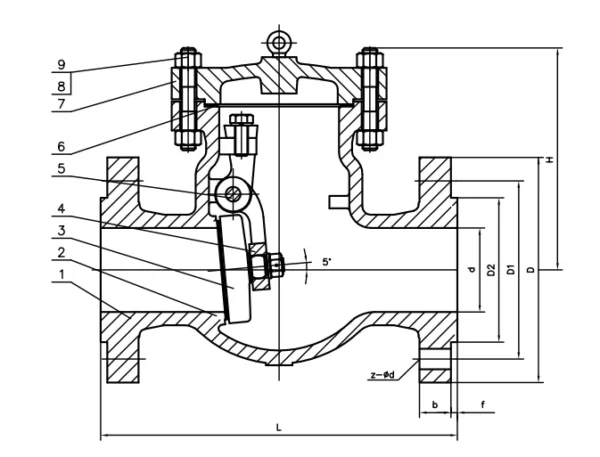

Список деталей

Нет	Детали	Материал
1	Корпус	ASTM A216 GR. WCB
2	Седло	ASTM A105+13CR
3	Диск	ASTM A216 GR. WCB+13CR
4	Петля	ASTM A216 GR. WCB
5	Штифт шарнира	ASTM A276 410
6	Прокладка	SS304+GRAPHIT
7	Капюшон	ASTM A216 GR. WCB
8	Гайка крышки	ASTM A194 GR.2H
9	Болт крышки	ASTM A193 GR.B7

Размеры и вес (150 фунтов)

Размер	в	2”	2 1/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”	18”	20”	24”
Размер	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L (RF) L1 (BW)	в	8	8.5	9.5	11.5	13	14	19.5	24.5	27.5	31	34	38.5	38.5	51
L (RF) L1 (BW)	mm	203	216	241	292	330	356	495	622	698	787	864	978	978	1295
L2 (RTJ)	в	8.5	9	10	12	13.5	14.5	20	25	28	31.5	34.5	39	39	51.5
L2 (RTJ)	mm	216	229	254	305	343	369	508	635	711	800	877	991	991	1308
H (Открыто)	в	6.88	7	7.5	8.63	9.25	12.75	15.13	17.63	21.25	22	24.63	25.63	26.63	34.63
H (Открыто)	mm	175	178	191	219	235	324	384	448	540	559	626	651	676	880
D	mm	150	180	190	230	255	280	345	405	485	535	595	635	700	815
D1	mm	120.7	139.7	152.4	190.5	215.9	241.3	298.5	362	431.8	476.3	539.8	577.9	635	749.3
D2	mm	92.1	104.8	127	157.2	185.7	215.9	269.9	323.8	381	412.8	469.9	533.4	584.2	692.2
b	mm	17.5	20.7	22.3	22.3	22.3	23.9	27	28.6	30.2	33.4	35	38.1	41.3	46.1
f	mm	2	2	2	2	2	2	2	2	2	2	2	2	2	2
N- Φd		4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ25.4	12-Φ25.4	12-Φ28.5	16-Φ28.5	16-Φ32	20-Φ33	20-Φ35
WT (KG) RF		14.5	20.7	24.4	39.5	54.6	66.8	118	129.5	291	321.5	588	762	–	–

Размеры и вес (300 фунтов)

Размер	в	2”	2 1/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”	18”	20”	24”
Размер	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L (RF) L1 (BW)	в	10.5	11.5	12.5	14	15.75	17.5	21	24.5	28	33	34	38.5	40	53
L (RF) L1 (BW)	mm	267	292	318	356	400	444	533	622	711	838	864	978	1016	1346
L2 (RTJ)	в	11.12	12.12	13.15	14.62	16.37	18.12	21.62	25.12	28.62	33.62	34.62	39.12	40.75	53.88
L2 (RTJ)	mm	283	308	334	372	416	460	549	638	727	854	880	994	1035	1368
H (Открыто)	в	7.75	8	8.75	10.88	11.63	13.25	16.25	18.25	22.13	23.5	25.38	29.88	33.63	37.00
H (Открыто)	mm	197	203	222	276	295	337	413	464	562	597	645	759	854	940
D	mm	165	190	210	255	280	320	380	445	520	585	650	710	775	915
D1	mm	127	149.2	168.3	200	235	269.9	330.2	387.4	450.8	514.4	571.5	628.6	685.8	812.8
D2	mm	92.1	104.8	127	157.2	185.7	215.9	269.9	323.8	381	412.8	469.9	533.4	584.2	692.2
b	mm	20.7	23.9	27	30.2	33.4	35	39.7	46.1	49.3	52.4	55.6	58.8	62	68.3
f	mm	2	2	2	2	2	2	2	2	2	2	2	2	2	2
N- Φd		8-Φ19	8-Φ22	8-Φ22	8-Φ22	8-Φ22	12-Φ22	12-Φ25.4	16-Φ28.5	16-Φ32	20-Φ32	20-Φ35	24-Φ35	24-Φ35	24-Φ41
WT (KG) RF		18.4	26	37.5	57.2	–	104.4	178.7	288.9	301.1	535	851	–	–	–

Размеры и вес (600 фунтов)

Размер	в	2”	2 1/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”	18”	20”	24”
Размер	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L (RF) L1 (BW)	в	11.5	13	14	17	–	22	26	31	33	35	39	43	47	55
L (RF) L1 (BW)	mm	295	333	359	435	–	559	660	787	838	889	991	1092	1194	1397
L2 (RTJ)	в	11.62	13.12	14.12	17.12	–	22.12	26.12	31.12	33.12	35.2	39.12	43.12	47.25	55.38
L2 (RTJ)	mm	295	333	359	435	–	562	663	790	841	892	994	1095	1200	1407
H (Открыто)	в	8.25	8.63	10.5	11.75	–	15	18.75	21.63	22.63	26.38	30.13	35.25	38.38	43.75
H (Открыто)	mm	210	219	267	299	–	381	476	549	575	670	765	895	975	1111
D	mm	165	190	210	275	–	355	420	510	560	605	685	745	815	940
D1	mm	127	149.2	168.3	215.9	–	292.1	349.2	431.8	489	527	603.2	654	723.9	838.2
D2	mm	92.1	104.8	127	157.2	–	215.9	269.9	323.8	381	412.8	469.9	533.4	584.2	692.2
b	mm	25.4	28.6	31.8	38.1	–	44.7	55.6	63.5	66.7	69.9	76.2	82.6	88.9	101.6
f	mm	7	7	7	7	–	7	7	7	7	7	7	7	7	7
N- Φd		8-Φ19	8-Φ22	8-Φ22	8-Φ25.4	–	12-Φ29	12-Φ32	16-Φ35	20-Φ35	20-Φ38	20-Φ41	24-Φ44.4	24-Φ44.4	24-Φ51
WT (KG) RF		28.7	43.53	56.56	101.1	–	201	352	–	–	–	–	–	–	–

Поворотный обратный клапан 150 фунтов RF

Эксплуатационные характеристики
Испытательное давление	Испытание оболочки	3	МПа
	Испытание заднего уплотнения	–
	Испытание на герметичность	2.2
	Испытание на герметичность	–
Рабочая температура	-25~425°C
Среда: вода, нефть и газ

Поворотный обратный клапан 300 фунтов RF

Эксплуатационные характеристики
Испытательное давление	Испытание оболочки	7,5	МПа
	Испытание заднего уплотнения	–
	Испытание на герметичность	5.5
	Испытание на герметичность	–
Рабочая температура	-25~425°C
Среда: вода, нефть и газ

Поворотный обратный клапан 600 фунтов RF

Эксплуатационные характеристики
Испытательное давление	Испытание оболочки	15	МПа
	Испытание заднего уплотнения	–
	Испытание герметичности	11
	Испытание воздухом	–
Рабочая температура	-25~425°C
Среда: вода, нефть и газ
