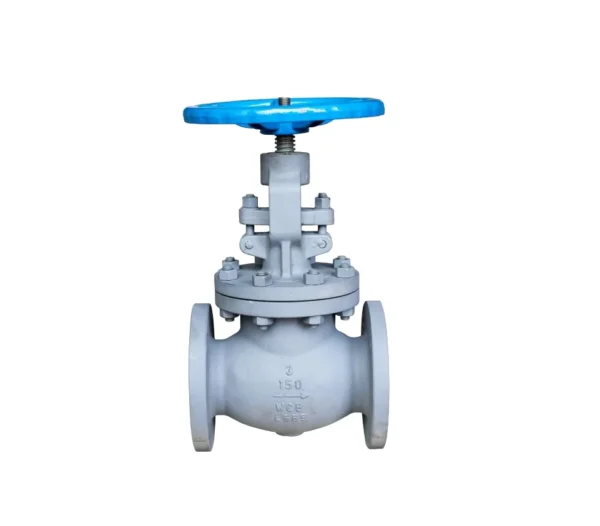

Шаровые клапаны WCB из углеродистой стали ANSI

Product introduction

Крышка на болтах, наружный винт и хомут, выдвижной шток, затвор плунжерного типа

Проектирование и изготовление: API 600 BS1873

Монтажная длина: ASME B16.10

Фланцевое соединение: ASME B16.5

Конец затвора: ASME B16.25

Контроль и испытания: API598

Tel: +86-577-67972800

E-mail: [email protected]

Конструкция и изготовление: API 600 BS1873

Монтажная длина: ASME B16.10

Фланцевое соединение: ASME B16.5

Ширина трубы Конец: ASME B16.25

Контроль и испытания: API598

Температура и давление: ASME B16.34

Толщина стенки корпуса: API 600 BS1873

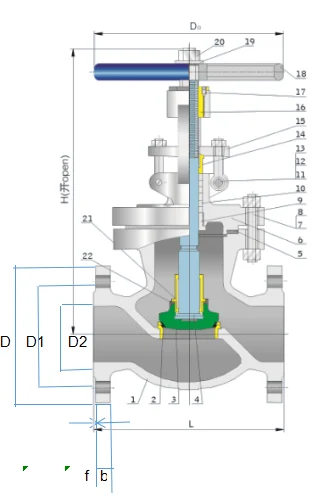

Список деталей

Нет	Детали	Материал
1	Корпус	ASTM A216 GR. WCB
2	Кольцо седла	ASTM A105+13CR
3	Диск	ASTM A216 GR. A105 +13CR
4	Стержень	ASTM A182 F6a
5	Прокладка	SS304+GRAPHIT
6	Крышка	ASTM A216 GR. WCB
7	Шпилька	ASTM A193 GR.B7
8	Гайка	ASTM A194 GR.2H
9	Заднее сиденье	ASTM A276 410
10	Набивка	Графит
11	Болт сальника	ASTM A193 GR.B7
12	Гайка сальника	ASTM A194 GR.2H
13	PIN	C.S.
14	Втулка	ASTM A276 410
15	Сальник	ASTM A216 GR. WCB
16	Гайка штока	Алюминиевая бронза
17	Винт	К.С.
18	Маховик	Ковкий чугун
19	Шайба	C.S.
20	Гайка	C.S.
21	Крышка диска	ASTM A276 410
22	Шайба	Н.с.

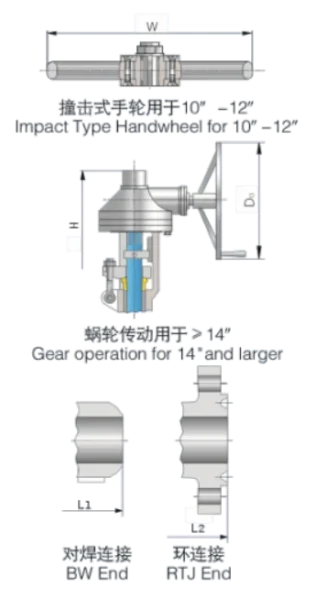

Размеры и вес (150 фунтов)

Размер	в	2”	2 1/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
Размер	mm	50	65	80	100	125	150	200	250	300	350	400
L (RF) L1 (BW)	в	8	8.8	9.5	11.5	14	16	19.5	24.5	27.5	31	36
L (RF) L1 (BW)	mm	203	216	241	292	356	406	495	622	689	787	914
L2 (RTJ)	в	8.5	9	10	12	14.5	16.5	20	25	28	31.5	36.5
L2 (RTJ)	mm	216	229	254	305	369	419	508	635	711	800	927
H (Открыто)	в	14.69	15.38	16.56	20.25	21.19	22.31	24.63	28	39	51	63.75
H (Открыто)	mm	373	390	421	515	538	567	626	712	990	1295	1619
Do	в	7.88	9.88	9.88	11.81	11.81	13.75	15.75	17.75	20	24	24
Do	mm	200	250	250	300	300	350	400	450	500	610	610
D	mm	150	180	190	230	255	280	345	405	485	535	595
D1	mm	120.7	139.7	152.4	19.5	215.9	241.3	298.5	362	431.8	476.3	539.8
D2	mm	92.1	104.8	127	157.2	185.7	215.9	269.9	323.8	381	412.8	469.9
b	mm	17.5	20.7	22.3	22.3	22.3	23	27	28.6	30.2	33.4	35
f	mm	2	2	2	2	2	2	2	2	2	2	2
N- Φd		4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ25.4	12-Φ25.4	12-Φ28.5	16-Φ28.5
WT (KG) RF		16	21	28	46	71	81	140	267	362	634	747

Размеры и вес (300 фунтов)

Размер	in	2”	2 1/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
Размер	mm	50	65	80	100	125	150	200	250	300	350	400
L (RF) L1 (BW)	в	10.5	11.5	12.5	14	15.75	17.5	22	24.5	28	33	34
L (RF) L1 (BW)	mm	267	292	318	356	400	444	559	622	711	838	864
L2 (RTJ)	в	11.12	12.12	13.12	14.62	16.37	18.12	22.62	25.12	28.62	33.62	34.62
L2 (RTJ)	mm	283	308	334	372	416	460	575	638	727	854	879
H (Открыто)	в	15.69	17.13	18.19	22.06	24.38	27.31	38.63	44.5	41.31	61.25	67
H (Открыто)	mm	398	436	462	560	620	694	982	1130	1049	1556	1700
Do	в	7.88	9.88	9.88	13.75	15.75	17.75	22.06	34	24	24	24
Do	mm	200	250	250	350	400	450	560	860	610	610	610
D	mm	165	190	210	255	280	320	380	445	520	585	650
D1	mm	127	149.2	168.3	200	235	269.9	330.2	387.4	450.8	514.4	571.5
D2	mm	92.1	104.8	127	157.2	185.7	215.9	269.9	323.8	381	412.8	469.9
b	mm	20.7	23.9	27	30.2	33.4	35	39.7	46.1	49.3	52.4	55.6
f	mm	2	2	2	2	2	2	2	2	2	2	2
N- Φd		8-Φ19	8-Φ22	8-Φ22	8-Φ22	8-Φ22	12-Φ22	12-Φ25.4	16-Φ28.5	16-Φ32	20-Φ32	20-Φ35
WT (KG) RF		21.5	30	44	63	96	123	233	318	470	638	–

Размеры и вес (600 фунтов)

Размер	в	2”	2 1/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
Размер	mm	50	65	80	100	125	150	200	250	300	350	400
L (RF)	в	11.5	13	14	17	–	22	26	31	33	35	39
L (RF)	mm	292	330	356	432	–	559	660	787	838	889	991
L2 (RTJ)	в	11.62	13.12	14.12	17.12	–	22.12	26.12	31.12	33.12	35.12	39.12
L2 (RTJ)	mm	295	333	359	435	–	562	663	790	841	892	994
H (Открыто)	в	16.75	19.75	20.5	24.38	–	34.88	36.69	41	50.38	70.88	76
H (Открыто)	mm	425	502	521	620	–	886	932	1040	1280	1880	1930
Do	в	9.88	11.81	13.75	17.75	–	28.38	18.13	24	30	30	30
Do	mm	250	300	350	450	–	720	460	610	760	760	760
D	mm	165	190	210	275	–	355	420	510	560	605	685
D1	mm	127	149.2	168.3	215.9	–	292.1	349.2	431.8	489	527	603.2
D2	mm	92.1	104.8	127	157.2	–	215.9	269.9	323.8	381	412.8	469.9
b	mm	25.4	28.6	31.6	38.14	–	47.7	55.6	63.5	66.7	69.9	76.2
f	mm	7	7	7	7	–	7	7	7	7	7	7
N- Φd		8-Φ19	8-Φ22	8-Φ22	8-Φ25.4	–	12-Φ29	12-Φ32	16-Φ35	20-Φ35	20-Φ38	20-Φ41
WT (KG) RF		31.6	–	64	110	–	241.3	411.3	–	–	–	–

ШАРОВОЙ КЛАПАН 150LB RF

Эксплуатационные характеристики
Испытательное давление	Испытание оболочки	3	МПа
	Испытание заднего уплотнения	2.2
	Испытание на герметичность	2.2
	Испытание на герметичность	0,6
Рабочая температура	-25~425°C
Среда: вода, нефть и газ

ШАРОВОЙ КЛАПАН 300LB RF

Эксплуатационные характеристики
Испытательное давление	Испытание оболочки	7,5	МПа
	Испытание заднего уплотнения	5,5
	Испытание на герметичность	5,5
	Испытание на герметичность	0,6
Рабочая температура	-25~425°C
Среда: вода, нефть и газ

ШАРОВОЙ КЛАПАН 600LB RF

Эксплуатационные характеристики
Испытательное давление	Испытание оболочки	15	МПа
	Испытание заднего уплотнения	11
	Испытание герметичности	11
	Испытание воздухом	0,6
Рабочая температура	-25~425°C
Среда: вода, нефть и газ
