Крышка с болтовым креплением, поворотный диск
Проектирование и производство: API 600 и BS 1668
Монтажная длина: ASME B16 10
Размер фланца: 24 дюйма и меньше; клапаны: ASMEB16 5 26* и больше; клапаны: ASME B 16 47 серии A и B
Крышка с болтовым креплением, поворотный диск
Проект и производство: API 600 BS1868
Монтажная длина: ASME B16.10
Фланцевое соединение: 24 дюйма и меньше по ASME B16.5, 26 дюймов и больше по ASME B16.47 серии A и B
B.W. Конец: ASME B16.25
Контроль и испытания: API598
Температура и давление: ASME B16.34
Толщина стенки корпуса: 24 дюйма и менее по API 600
26 дюймов и более по стандарту производителя

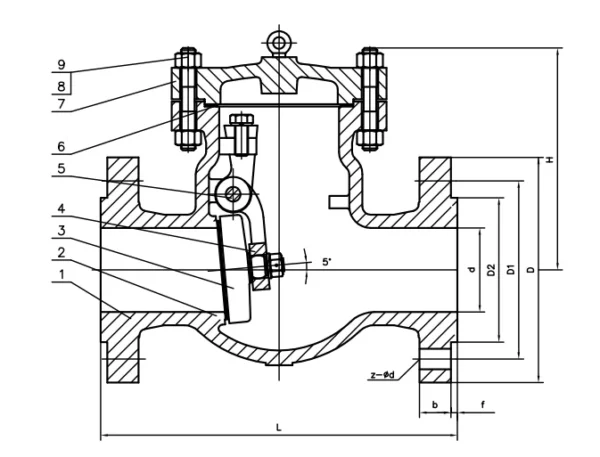

| № | Детали | Материал | |
| 1 | Корпус | ASTM A216 GR. WCB | |
| 2 | Седло | ASTM A105+13CR | |
| 3 | Диск | ASTM A216 GR. WCB+13CR | |
| 4 | Петля | ASTM A216 GR. WCB | |
| 5 | Шкворень | ASTM A276 410 | |
| 6 | Прокладка | SS304+GRAPHIT | |
| 7 | Крышка | ASTM A216 GR. WCB | |
| 8 | Гайка крышки | ASTM A194 GR.2H | |
| 9 | Болт крышки | ASTM A193 GR.B7 |
| Размер | в | 2» | 2 1/2» | 3» | 4» | 5» | 6» | 8» | 10» | 12» | 14» | 16» | 18» | 20» | 24» |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L (RF) L1 (BW) |
в | 10.5 | 11.5 | 12.5 | 14 | 15.75 | 17.5 | 21 | 24.5 | 28 | 33 | 34 | 38.5 | 40 | 53 |
| mm | 267 | 292 | 318 | 356 | 400 | 444 | 533 | 622 | 711 | 838 | 864 | 978 | 1016 | 1346 | |
| L2 (RTJ) | в | 11.12 | 12.12 | 13.15 | 14.62 | 16.37 | 18.12 | 21.62 | 25.12 | 28.62 | 33.62 | 34.62 | 39.12 | 40.75 | 53.88 |
| mm | 283 | 308 | 334 | 372 | 416 | 460 | 549 | 638 | 727 | 854 | 880 | 994 | 1035 | 1368 | |
| H (Открыто) | в | 7.75 | 8 | 8.75 | 10.88 | 11.63 | 13.25 | 16.25 | 18.25 | 22.13 | 23.5 | 25.38 | 29.88 | 33.63 | 37 |
| mm | 197 | 203 | 222 | 276 | 295 | 337 | 413 | 464 | 562 | 597 | 645 | 759 | 854 | 940 | |
| D | mm | 165 | 190 | 210 | 255 | 280 | 320 | 380 | 445 | 520 | 585 | 650 | 710 | 775 | 915 |
| D1 | mm | 127 | 149.2 | 168.3 | 200 | 235 | 269.9 | 330.2 | 387.4 | 450.8 | 514.4 | 571.5 | 628.6 | 685.8 | 812.8 |
| D2 | mm | 92.1 | 104.8 | 127 | 157.2 | 185.7 | 215.9 | 269.9 | 323.8 | 381 | 412.8 | 469.9 | 533.4 | 584.2 | 692.2 |
| b | mm | 20.7 | 23.9 | 27 | 30.2 | 33.4 | 35 | 39.7 | 46.1 | 49.3 | 52.4 | 55.6 | 58.8 | 62 | 68.3 |
| f | mm | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| N- Φd | 8-Φ19 | 8-Φ22 | 8-Φ22 | 8-Φ22 | 8-Φ22 | 12-Φ22 | 12-Φ25.4 | 16-Φ28.5 | 16-Φ32 | 20-Φ32 | 20-Φ35 | 24-Φ35 | 24-Φ35 | 24-Φ41 | |
| WT (KG) RF | 18.4 | 26 | 37.5 | 57.2 | — | 104.4 | 178.7 | 288.9 | 301.1 | 535 | 851 | — | — | — | |

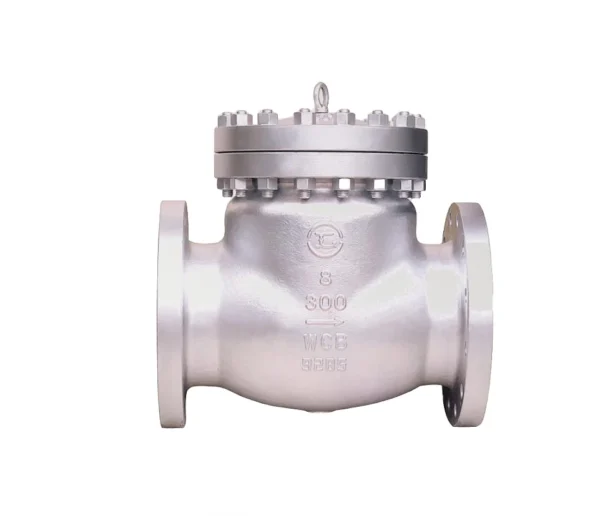

| КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ 300LB RF | |||
| Характеристики | |||
| Испытательное Давление |
Испытание корпуса | 7,5 | МПа |
| Испытание заднего уплотнения | — | ||
| Испытание уплотнения | 5,5 | ||
| Воздух Тест | — | ||
| Рабочая температура | -25~425°C | ||
| Среда: вода, нефть и газ | |||
