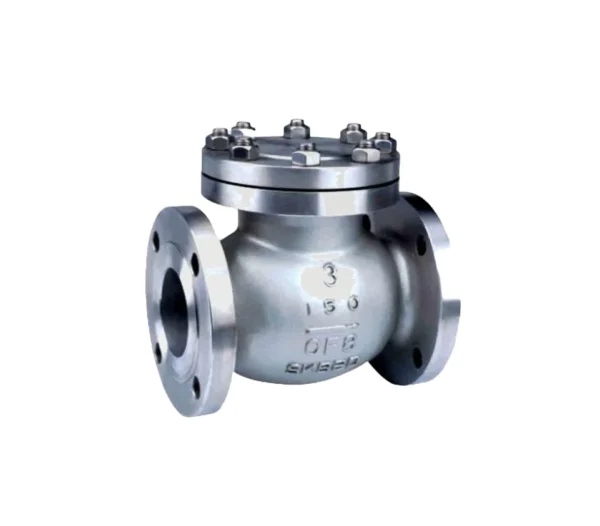

Крышка с болтовым креплением, поворотный диск
Проектирование и производство: API 600 и BS 1668
Монтажная длина: ASME B16 10
Размер фланца: 24 дюйма и меньше; клапаны: ASMEB16 5 26* и больше; клапаны: ASME B 16 47 серии A и B
Крышка с болтовым креплением, поворотный диск
Проект и производство: API 600 BS1868
Монтажная длина: ASME B16.10
Фланцевое соединение: 24 дюйма и меньше по ASME B16.5, 26 дюймов и больше по ASME B16.47 серии A и B
B.W. Конец: ASME B16.25
Контроль и испытания: API598
Температура и давление: ASME B16.34
Толщина стенки корпуса: 24 дюйма и менее по API 600
26 дюймов и более по стандарту производителя
| № | Детали | Материал | |
| 1 | Корпус | ASTM A351 CF8 | |
| 2 | Седло | Цельное седло | |
| 3 | Диск | ASTM A351 CF8 | |
| 4 | Петля | ASTM A351 CF8 | |
| 5 | Штифт петли | ASTM A276-304 | |
| 6 | Прокладка | SS304+GRAPHIT | |
| 7 | Крышка | ASTM A351 CF8 | |
| 8 | Гайка крышки | ASTM A193 Gr. 8 | |
| 9 | Болт крышки | ASTM A194 GR.B8 |
| Размер | в | 2” | 2 1/2” | 3” | 4” | 5” | 6” | 8” | 10” | 12” | 14” | 16” | 18” | 20” | 24” |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L (RF) L1 (BW) |
в | 8 | 8.5 | 9.5 | 11.5 | 13 | 14 | 19.5 | 24.5 | 27.5 | 31 | 34 | 38.5 | 38.5 | 51 |
| mm | 203 | 216 | 214 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 864 | 978 | 978 | 1295 | |
| L2 (RTJ) | в | 8.5 | 9 | 10 | 12 | 13.5 | 14.5 | 20 | 25 | 28 | 31.5 | 34.5 | 39 | 39 | 51.5 |
| mm | 216 | 229 | 254 | 305 | 343 | 369 | 508 | 635 | 711 | 800 | 877 | 991 | 991 | 1308 | |
| H (Открыто) | в | 6.88 | 7 | 7.5 | 8.63 | 9.25 | 12.75 | 15.13 | 17.63 | 21.25 | 22 | 24.63 | 25.63 | 26.63 | 34.63 |
| mm | 175 | 178 | 191 | 219 | 235 | 324 | 384 | 448 | 540 | 559 | 626 | 651 | 676 | 880 | |
| D | mm | 150 | 180 | 190 | 230 | 255 | 280 | 345 | 405 | 485 | 535 | 595 | 635 | 700 | 815 |
| D1 | mm | 120.7 | 139.7 | 152.4 | 190.5 | 215.9 | 241.3 | 298.5 | 362 | 431.8 | 476.3 | 539.8 | 577.9 | 635 | 749.3 |
| D2 | mm | 92.1 | 104.8 | 127 | 157.2 | 185.7 | 215.9 | 269.9 | 323.8 | 381 | 412.8 | 469.9 | 533.4 | 584.2 | 692.2 |
| b | mm | 17.5 | 20.7 | 22.3 | 22.3 | 22.3 | 23.9 | 27 | 28.6 | 30.2 | 33.4 | 35 | 38.1 | 41.3 | 46.1 |
| f | mm | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| N- Φd | 4-Φ19 | 4-Φ19 | 4-Φ19 | 8-Φ19 | 8-Φ22 | 8-Φ22 | 8-Φ22 | 12-Φ25.4 | 12-Φ25.4 | 12-Φ28.5 | 16-Φ28.5 | 16-Φ32 | 20-Φ32 | 20-Φ35 | |
| WT (KG) RF | 14.5 | 20.7 | 24.2 | 39.5 | 54.6 | 66.8 | 118 | 192.5 | 291 | 321.5 | 588 | 762 | – | – | |
| Эксплуатационные характеристики | |||
| Испытание | Испытание оболочки | 3 | МПа |
| Давление | Испытание на герметичность | – | |
| Испытание на герметичность | 2.2 | ||
| Испытание воздухом | – | ||
| Рабочая температура | -25~425°C | ||
| Среда: вода, нефть и газ | |||
